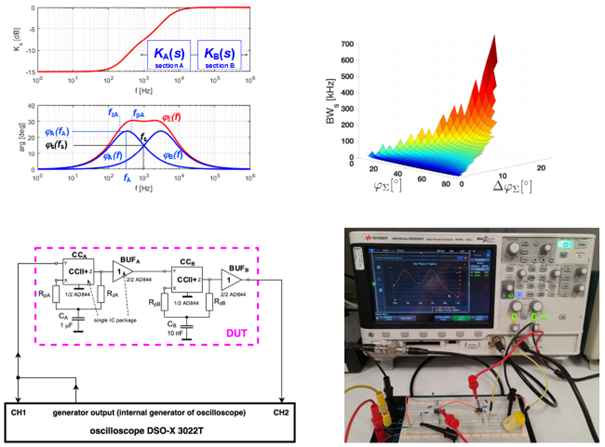

Pracovníci z Ústavu radioelektroniky (VUT), Ústavu Telekomunikací (VUT) a Univerzity obrany (UO) představili návrh dvojbranové přenosové funkce využívající dvě bilineární sekce. Nastavení parametrů bylo provedeno na základě ručního analytického i algoritmického (optimalizačního) přístupu. Studie porovnává oba přístupy a testuje jejich efektivnost při navrhování dvojbranového systému, který realizuje fázové posuny v rozsahu 10° až 80° s různým zvlněním fáze. Taktéž je zkoumán dopad změn hodnot nastavené fáze na použitelnou provozní šířku pásma. Navrhovaný algoritmus představuje nejoptimálnější přístup a počítá frekvence nulových bodů a pólů tak, aby přesně dodržel požadovanou střední hodnotu fázového posuvu a dovolené zvlnění fáze pro definovanou střední frekvenci. Experimentální ověření využívá dvou bilineárních sekcí se zesilovači s proudovou zpětnou vazbou (AD844 = CCII+sledovač) v kaskádě. Jako aplikační příklad je prezentováno nové obvodové řešení dvojbranu Coleova modelu (častěji prezentovaného ve formě impedance), což je užitečné např. pro obvodové modelování v senzorice.
Příslušný článek je dostupný na:
https://ieeexplore.ieee.org/document/10613851
